Tema: ayuda modulo electronico (Leído 4846 veces)
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
Buenas!
antes que nada gracias a todos por colaborar en este foro.
estoy intentando arreglar la electricidad de mi vespino
y tengo algunas dudas
del motor salen 6 cables en dos grupos de 3,
3 los tiene a la bobina, el vespino arranca pero no van las luces
por otro lado tengo lo que creo que es el modulo electrónico y los otros tres cables que salen del motor que son verde gris y negro
la cuestion es que en el modulo solo entran 2 cables uno creo que es la masa pero el otro no se cual poner de los 3 que salen del motor...
por si fuera poco del modulo salen otros 3 cables que supongo que hay es donde tengo que conectar las luces pero porque 3 cables si solo hacen falta 2?
bueno espero que se entienda algo
subo unas fotos pa que lo veáis
Gracias
saludos
[img][/img]
|
|
|
« Última modificación: 01 Junio, 2013, 12:06:56 pm por xanti2012 »
|
En línea
|
|
|
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
otra foto
|
|
|
|
|
|
|
|
|
|
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
Fankunai!
Muchas Gracias por responder tan rápido

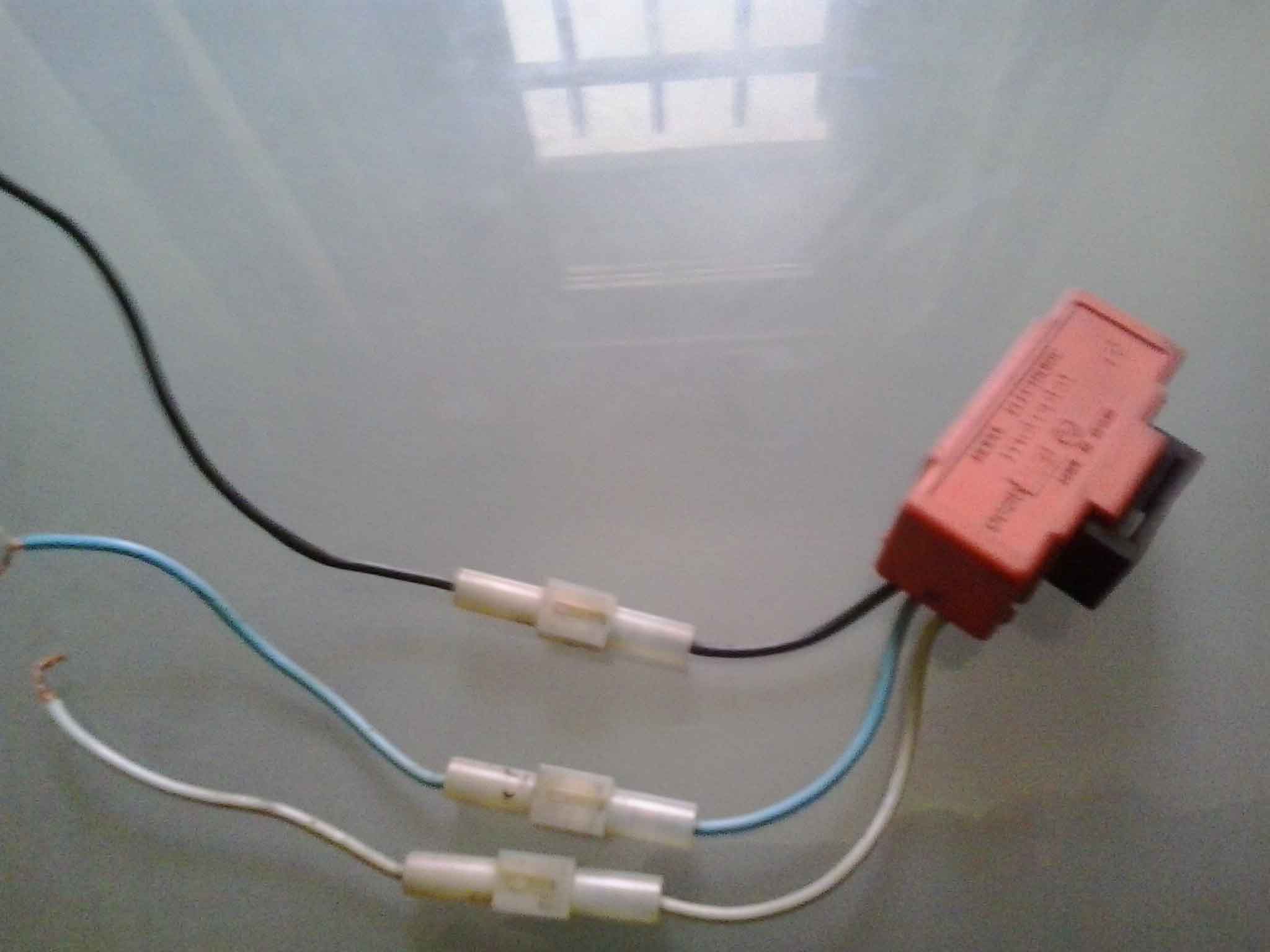

la bobina que tengo es diferente, es de color rosa
es la que tengo y funciona bien....
subo una foto para que veas como lo he puesto
yo pensaba que si mandaba la electricidad directa a las luces se fundian muy rápido
bueno aqui va la foto y ya me dices que te parece....
ahora mismo arranca a la primera y van las luces aunque no se si me fundirán de dos en dos....
pruebo y te digo
Gracias
Saludo
Santi
|
|
|
|
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
Aqui va el modulo en detalle....
|
|
|
|
|
Fankunai alx 89
Moderador
V.I.P.
Mensajes: 2373
|
Vale sí tienes razón más arriba puse azul o "roja" y quería decir azul o "rosa" es lo que tiene el poner el texto predictivo, que el teléfono hace de las suyas.
Por lo de las luces, no hay motivo por el cual preocuparse, en la parte delantera donde va el claxon, si quitas la tapa que lo cubre verás la bocina, justo detrás una chapa de metal y atornillado a ella por la parte interior un regulador de corriente, este va ser el encargado de que no se fundan las luces.
Sólo tenemos un pero, en modelos ALX, XE, NLX, NXE el alternador nos da la fabulosa cantidad de 45W, en el F9 vamos más allá entregando 60W.
No se sí el regulador aguantara, mirando el despiece veo que al F9 le ponen regulador de corriente 60W, mientras que los otros modelos no específica sólo pone regulador de corriente.
Prueba a llevarlo así, si se rompiera el regulador tendrías que comprar el de F9.
Un saludo
|
|
|
|
|
En línea
|
ALX negro 1989 motor nl clasic y en restauración matriculado--NLX negro 1990 con motor de F9 matriculado y en restauración--NLX negro 1991 de origen documentación antigua--Telepizza rojo dado de baja con matricula en proyecto--Chasis de ALX negro dado de baja con matricula--TS 1976--GL granate 1978 matriculado--F9 fast rider negro metalizado 1993 matriculado--Moto Vespa Delta rojo
( Torrejon de Ardoz (Madrid ))
|
|
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
Muchisimas Gracias!
ya he abierto la parte de adelante donde el claxon y efectivamente hay una cajita que distribuye los cables por hay delante, la llevaré así y si se rompe ya lo cambiaré, no se cuanto puedo costar uno nuevo.
supongo que para pasarle la itv aguantara genial.
Saludos gracias
|
|
|
|
|
|
|
xanti2012
Nuevo
Mensajes: 8
Vespino NLX un motor de F9
|
Es un circuito que creo que hacia sonidos, no se, estaba en la moto pero no creo que sea de vespino...
subo igualmente la foto
un saludo
Gracias
|
|
|
|
|
|
|
|
Páginas: [1]
|
|
|
|
|
¿De que es? ¿Podrías poner una foto de ella en caso de que sea de la moto?
.
